一張地圖這樣誕生
地圖作為國際三大通用語言之一，是人們認識世界、改造世界、從事社會活動的重要工具，是社會文化現象的一部分?？梢哉f，人們?nèi)粘５某鲂?、工作、旅游、學習都離不開各式各樣的地圖產品。
地圖通過豐富的線條、顏色、符號和文字等信息，描繪出地表的整體風貌，可是你知道它是怎么制作的嗎？
早在 1700 多年前，我國古代制圖學家裴秀就提出了“制圖六體”理論，通過分率（比例尺）、望準（方位）、道里（距離）、高下（地勢起伏）、方邪（傾斜角度）和迂直（河流、道路的曲直）等理論總結了地圖制作的經驗和方法。裴秀的“制圖六體”對后世制圖的影響十分深遠，直到明末西方的地圖投影方法傳入中國，中國的制圖學才迎來再次革新。
如今，一張紙質地圖的制作需要通過測、編、繪、印四個步驟，下面就為大家詳細介紹一下吧！
地圖制作的第一步是“測”，主要目的是獲得地物的位置信息。由于地球并不是一個正圓體，其表面高低起伏變化大，確定地面點的位置，需要建立統一的坐標系，確定它的水平和高程的零點，也就是起算點（X、Y、Z）的（0、0、0）點。其中，大地原點是經緯度的起算點和基準點，水準原點是高程的起算點和基準點。在我國地圖測量的起算點中，大地原點在陜西省永樂鎮，水準原點在青島。
我國當前使用的最新國家大地坐標系是2000國家大地坐標系，其原點為包括海洋和大氣的整個地球的質量中心 ，是 測制國家基本比例尺地圖的基礎。
確定坐標系統之后，利用各種測量儀器、傳感器以及集成系統，對自然地理要素或者地表人工設施的形狀、大小、空間位置及其屬性等進行測定、采集，并且通過關聯各類型地物要素（如地貌、水系、植被和土壤等自然地理要素，居民地、道路網、通信設備、工農業設施、經濟文化和行政標志等社會經濟要素），形成基礎地形圖或基礎地理信息數據庫。
▲基礎地形圖

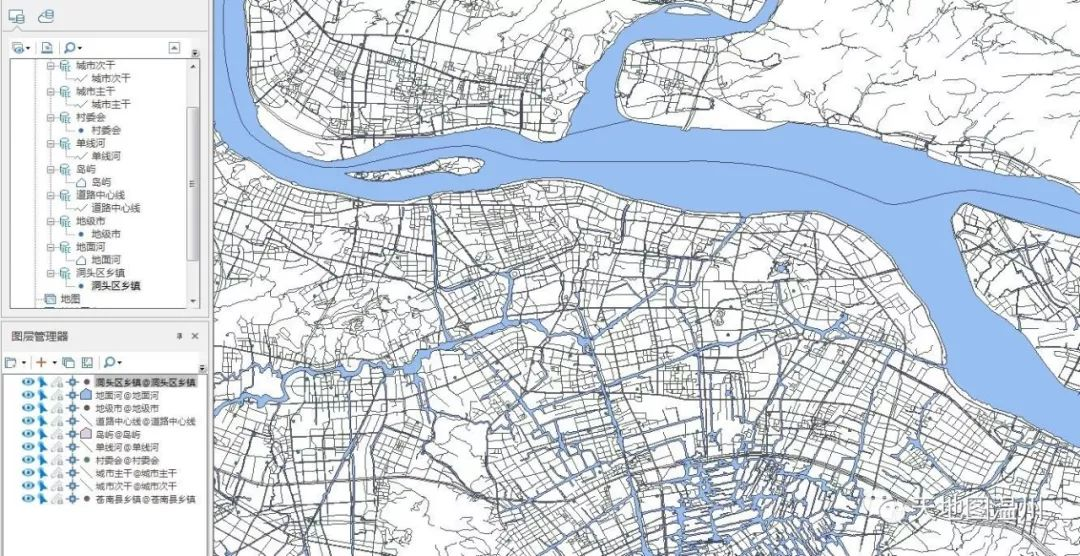

▲地理信息數據庫

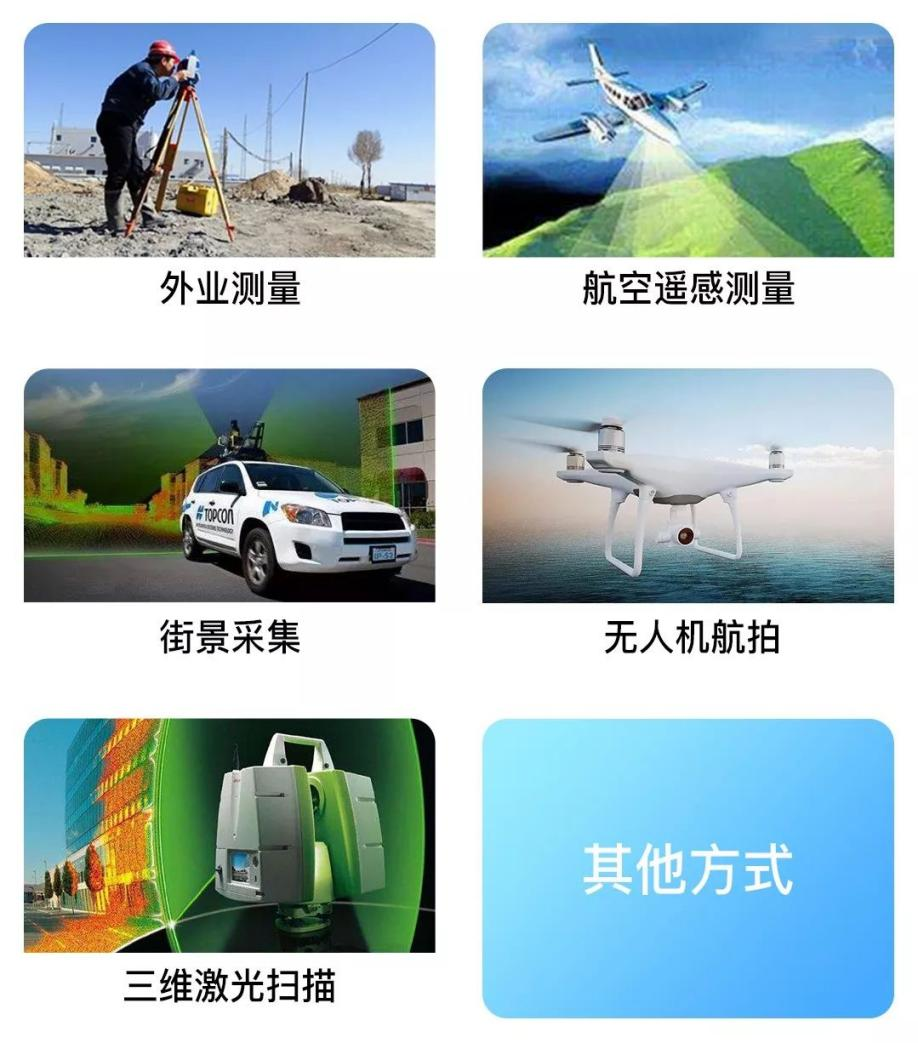

目前獲得地物空間地理信息的方式主要有外業測量、航空遙感測量、街景采集、無人機航拍、三維激光掃描等，由于獲取信息的方式日趨多樣便捷，所以數據的類型也更加豐富。
地圖制作的第二步是“編”。通過測量獲得各類數據和信息后，如何在此基礎上制作成各類用途的地圖呢？這就需要為地圖的繪制設計規則，并且遵循相關地圖編制行業規范。
編制中，根據實際工作需要，首先要確定地圖制圖區域和尺寸大小。
制圖區域關系著地圖內容的范圍大小和制圖核心，一般有全國、省、市域、縣域和城區范圍，有時還會因工作需要定制特定區域范圍的地圖。
尺寸大小關系著地圖的載體大小和應用場景，一般有全開、對開、4 開、8 開、16 開等常規尺寸。景區旅游地圖通常采用 2 開或 4 開的尺寸，這樣更方便攜帶和手持查看，辦公掛圖或作戰圖則采用全開或更大尺寸，便于更全面詳細地展示圖中各類地理要素。

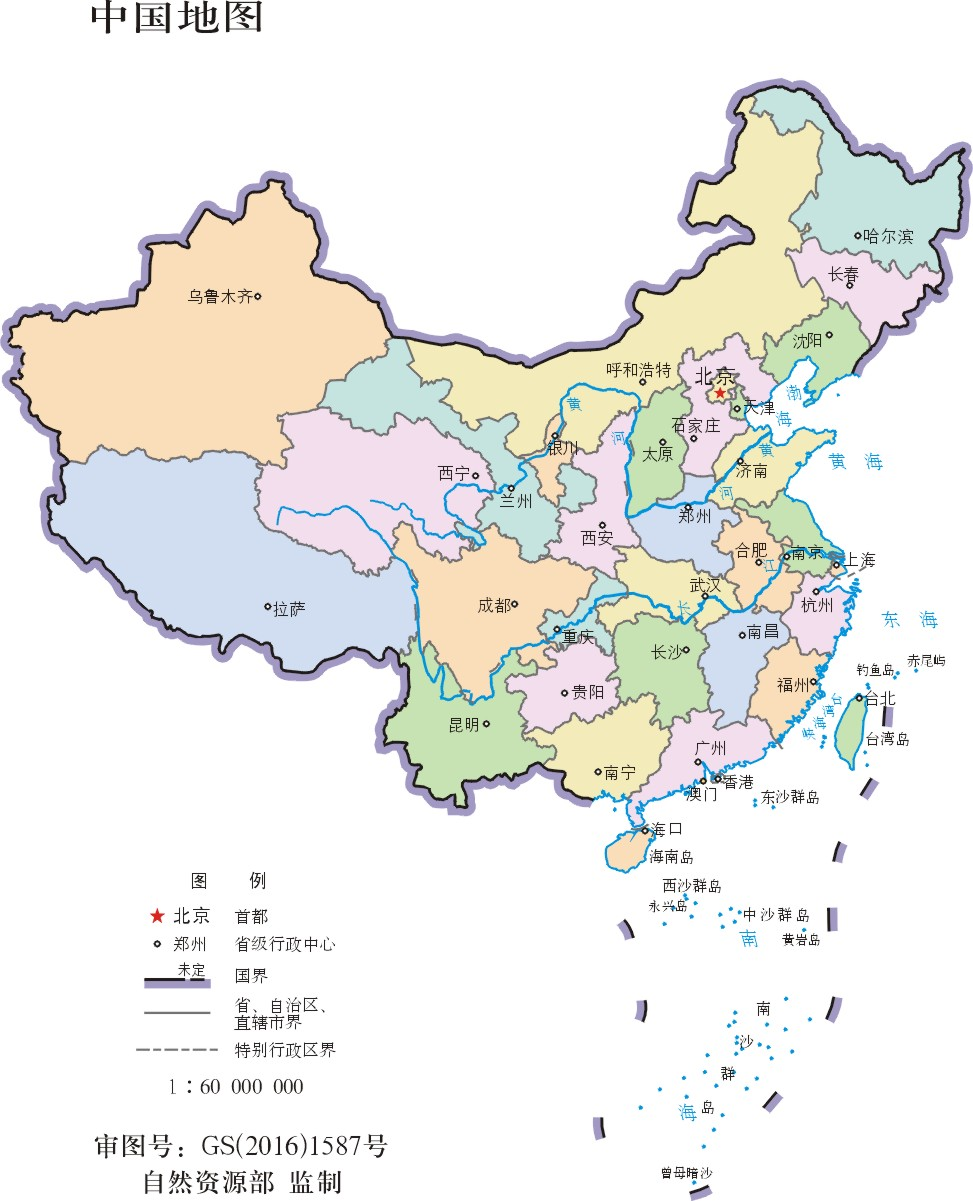

不同的制圖區域和地圖尺寸決定了地圖的比例尺大小，也同樣決定了地圖內容的詳細程度。比如，一張實際比例尺為 1：3200萬的中國地圖，圖中表示內容主要有省、自治區、直轄市界線，特別行政區界線、省級行政中心等信息。一張實際比例尺為 1：1600 萬的中國地圖，與 1：3200 萬的中國地圖相比，在內容上增加了地級市行政中心、縣級行政中心等信息。
一張實際比例尺為1：740萬的城區地圖，與1：1600萬的中國地圖相比，在內容上增加了地區界以及更多的縣級行政中心。
在尺寸不變的情況下，表示區域范圍越小，比例尺就越大，地圖所能展示的內容就越詳細。
其次是確定地圖的內容表示。
除了基礎地圖外，根據需要還會編制專題性地圖，地圖內容的主次信息表達會更加分明，地圖設計的層次感也會更加強烈。

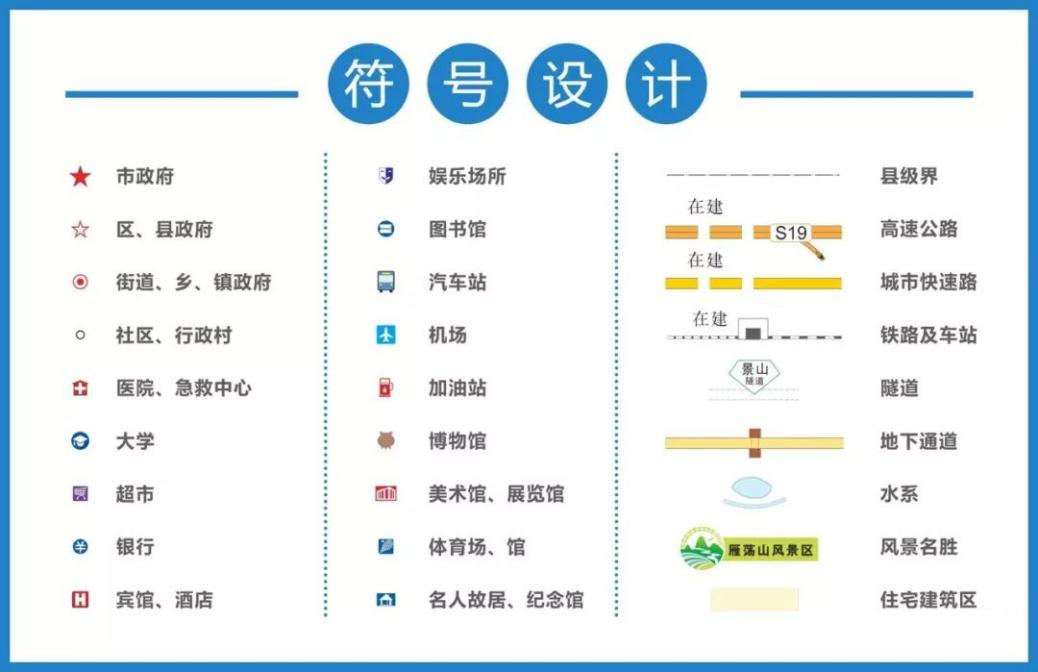

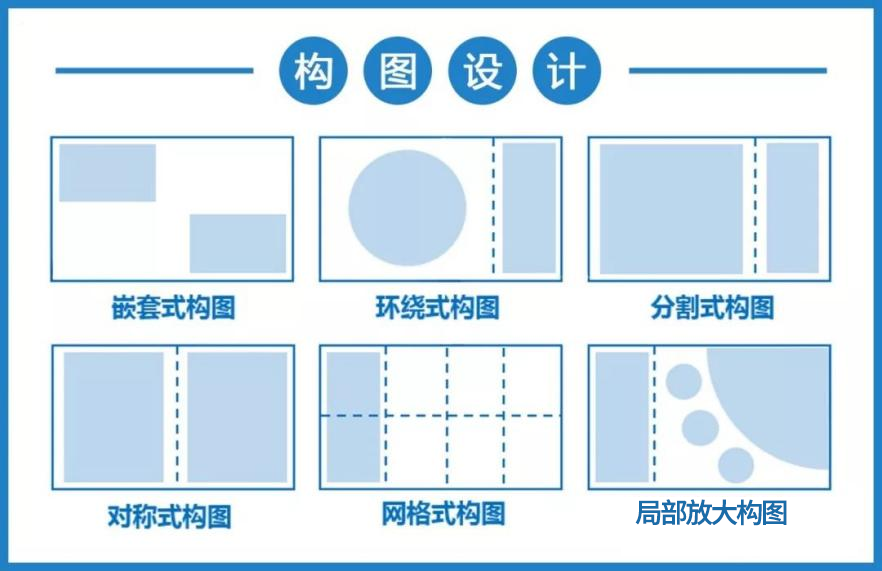

最后是確定地圖表達方式。地圖的表達方式主要包括數學基礎、地圖符號、圖例和圖面視覺效果設計四個方面。數學基礎設計即地圖投影、制圖網格密度及地圖比例尺的設計。地圖符號設計是專題地圖中最重要的部分，具有科學性、準確性、實用性、藝術性。圖例是地圖上使用符號的歸納和地圖內容的必要說明，便于讀圖和理解地圖內容。圖面視覺層次主要體現在專題要素突出、有層次差別。地圖構圖要保證地圖主題得以充分表現，圖名、圖例、比例尺、文字說明、圖片、圖 表、附圖等共同組成一個和諧的整體。
地圖制作的第三步是“繪”，就是依照設計好的規則利用數據成果繪制成地圖。在傳統制圖時代，制圖者使用專業繪圖工具以手工繪制的方式制作地圖，制作一張地圖往往需要大半年時間。由于傳統地圖制作工藝復雜 、耗時較長，所以每一幅地圖都十分珍貴。在古代，通常能使用地圖的都是帝王，甚至大部分官員都沒有資格使用地圖。
不過，到了數字化制圖時代，依靠地理信息數據庫進行數據提取、綜合取舍、分層符號轉化、圖外整飾，可以更加便捷地實現地圖數字化繪制。

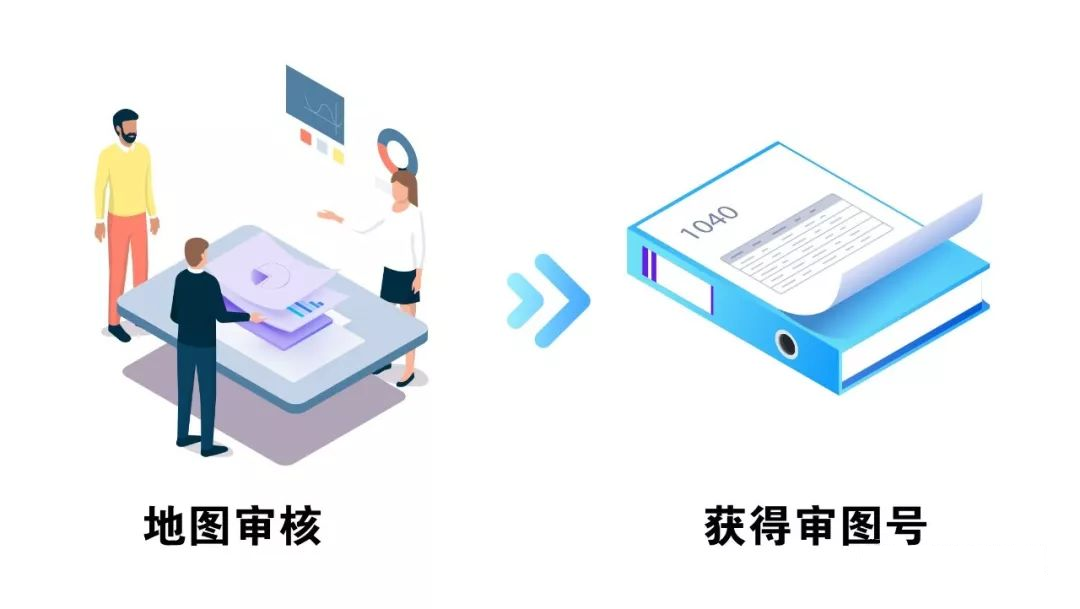

地圖制作的第四步是“印”。地圖繪制好之后，在印刷出版前，需要按照相關法律法規通過自然資源部門的地圖審核，審核通過的地圖 ，就可進行制版印刷了。
通過以上四個步驟，最終我們才能看到一張精美的地圖。所以，一張地圖的誕生并不簡單，它的背后凝聚著測繪專業人士的汗水和智慧。
隨著科學技術的發展，地圖的內容、形式、載體也在不斷變化，除了傳統紙質地圖，目前還有電子地圖、手機地圖、互聯網地圖等各類地圖產品，它們以各自獨特的方式服務于城市建設和人民生活。
